串聯諧振在電路系統中有何危害？

        串聯諧振裝置在電力系統中應用十分廣泛，什么是串聯諧振？串聯諧振在電路系統中有何危害？

什么是串聯諧振？

        在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+(XC-XL)/2=R，電路中總阻抗最小，電流將達到最大值，發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC.又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL-=UC=XLI0=ω0LIO=ω0LU/R。

串聯諧振在電路系統中有何危害？

        式中ω0LU/R稱為諧振電路的品質因數，它代表電壓比，即UC/U或UL/U。品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因素越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾時甚至幾百。所以串聯諧振又叫電壓諧振。在電路系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。

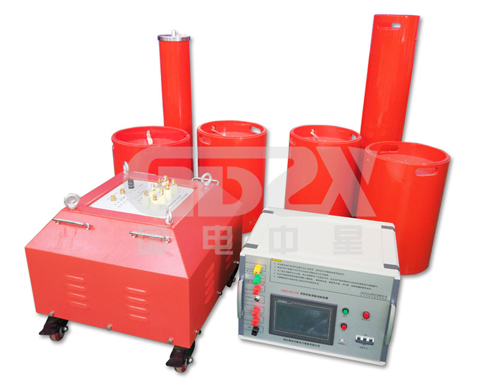

        國電中星是電力檢測設備廠家，生產多種高壓試驗設備，包括串聯諧振試驗裝置、直流高壓發生器等等，產品種類多，型號全，歡迎選購！
